Designed for connections and derivation of simple CA and CAA conductors, in aerial network for distribution and transmission of electric power.
Manufactured with high mechanical resistance and electric conductivity
with great plasticity. Supplied with anti-rust composite.
Copper and aluminum wires and cables, metric series and AWG/MCM.
Frost stripped.

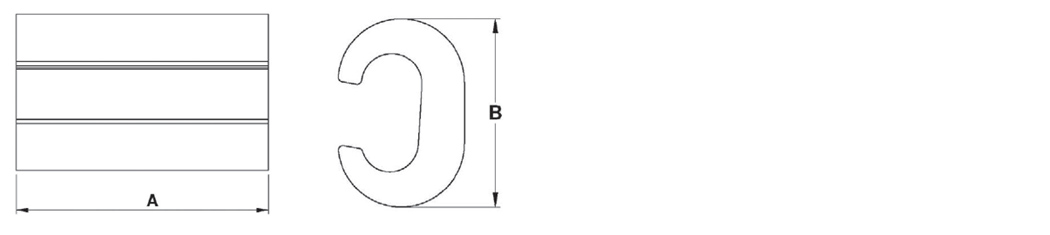

CODE | CONDUCTORS | DIMENSIONS (mm) | APPLICATION TOOL | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MAIN | DERIVATION | MECHANICAL | HYDRAULIC | |||||||||||
mm2 | CA | CAA | Ø mm |
mm2 | CA | CAA | Ø mm |
A | B | |||||
AWG | AWG | AWG | AWG | MATRIX | Nº COMP | MATRIX | Nº COMP | |||||||
MCM | MCM | MCM | MCM | |||||||||||

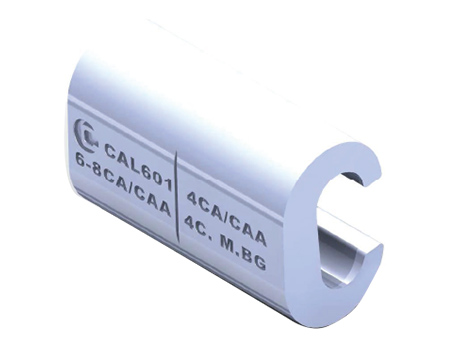

CAL601 | 25 | 4 | 4 | 5,87 - 6,53 | 10 - 16 | 8-6 | 8-6 | 3,71 - 5,10 | 32,0 | 21,0 | BG | 2 | BG | 2 |
CAL602 | 16 - 25 | 4 | 6 | 4,65 - 5,87 | 16 - 25 | 6-4 | 6 | 4,65 - 5,87 | 31,0 | 19,5 | BG | 2 | BG | 2 |
CAL603 | 25 - 35 | 2 | 4 - 2 | 6,42 - 8,26 | 16 | 6 | - | 4,65 - 5,10 | 37,0 | 25,0 | C | 4 | C | 2 |
CAL604 | 25 - 35 | 2 | 4 - 2 | 6,42 - 8,26 | 16 - 25 | 4 | 6 | 5,04 - 6,42 | 37,0 | 25,0 | C | 4 | C | 2 |
CAL605 | 25 - 35 | 2 | 4 - 2 | 6,42 - 8,26 | 25 - 35 | 2 | 4-2 | 6,42 - 8,26 | 37,0 | 25,0 | C | 4 | C | 2 |
CAL606 | 50 | 1/0 | 1/0 | 8,90 - 10,11 | 10 - 16 | 8-6 | 8-6 | 3,71 - 5,10 | 37,0 | 25,0 | C | 4 | C | 2 |
CAL607 | 50 | 1/0 | 1/0 | 8,90 - 10,11 | 16 - 25 | 6-4 | 6-4 | 4,65 - 6,42 | 37,0 | 25,0 | C | 4 | C | 2 |
CAL608 | 50 - 70 | 1/0 | 1/0 | 8,90 - 10,70 | 35 | 2 | 2 | 7,39 - 8,26 | 57,0 | 27,0 | C | 6 | C | 3 |
CAL609 | 50 - 70 | 1/0-2/0 | 1/0 | 8,90 - 10,70 | 50 - 70 | 1/0-2/0 | 1/0 | 8,90 - 10,70 | 44,0 | 34,0 | Q | 6 | - | - |
CAL610 | 50 - 70 | 1/0-2/0 | 1/0 - 2/0 | 8,90 - 10,70 | 16 - 25 | 6-F.2 | 6-4 | 4,12 - 6,53 | 65,0 | 34,0 | - | - | D | 3 |
CAL611 | 50 - 70 | 1/0-2/0 | 1/0 - 2/0 | 8,90 - 11,40 | 50 | 1/0 | 1/0 | 8,90 - 10,11 | 65,0 | 34,0 | - | - | D | 3 |
CAL612 | 50 - 70 | 1/0-2/0 | 1/0 - 2/0 | 8,90 - 11,40 | 70 | 2/0 | 2/0 | 10,60 - 11,40 | 65,0 | 34,0 | - | - | D | 3 |
CAL613 | 95 - 120 | 3/0-4/0 | 3/0 - 4/0 | 8,90 - 11,40 | 16 - 35 | F.6-2 | F.6-2 | 4,12 - 8,26 | 69,0 | 40,4 | - | - | H | 3 |
CAL614 | 95 - 120 | 3/0-4/0 | 3/0 - 4/0 | 11,9 - 14,30 | 50 | 1/0 | 1/0 | 8,90 - 10,11 | 69,0 | 41,5 | - | - | H | 3 |
CAL615 | 95 - 120 | 3/0-4/0 | 3/0 - 4/0 | 11,9 - 14,30 | 70 | 2/0 | 2/0 | 10,60 - 11,40 | 69,0 | 40,0 | - | - | H | 3 |
CAL616 | 95 - 120 | 3/0-4/0 | 3/0 - 4/0 | 11,9 - 14,30 | 95 - 120 | 3/0-4/0 | 3/0-4/0 | 11,90 - 14,30 | 69,0 | 41,0 | - | - | H | 3 |
CAL617 | 150 - 185 | 300-397,5 | 336,4 | 15,75 - 18,80 | 35 - 70 | 2-2/0 | 2-1/0 | 7,39 - 10,70 | 54,0 | 50,0 | - | - | R | 3 |
