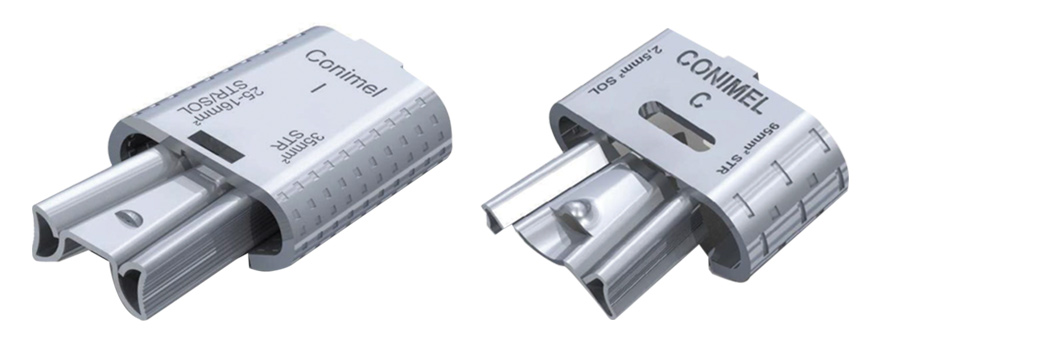

CONECTOR TIPO cuña ramal

USO

Desarrollado especialmente para la derivación de conductores de aluminio o cobre en líneas de distribución, iluminación pública y normalmente en ramales de conexión de consumidores.

MAQUILLAJE

Fabricado en aleación de cobre de alta resistencia mecánica y conductividad eléctrica. Abastecido con compuesto antioxidante.

CONTROLADORES

Alambres y cables de cobre o aluminio, serie métrica y AWG/MCM.

ACABADO

Bañado con estaño electrolítico.

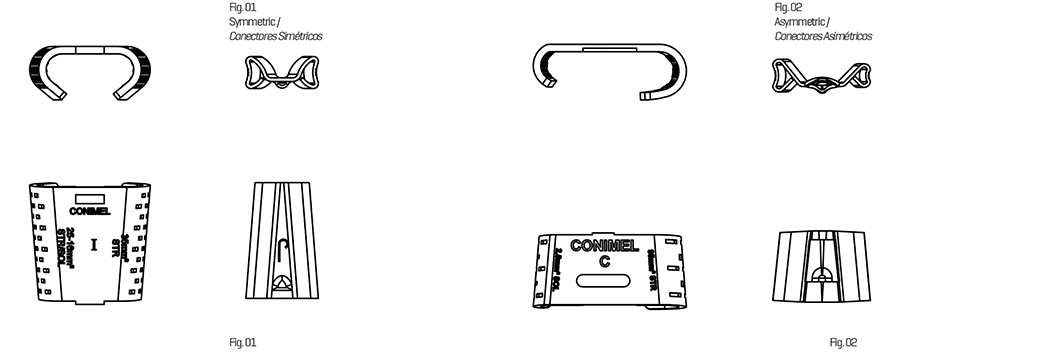

DIMENSIONES

CONECTOR TIPO cuña ramal

PRODUCTOS

  CÓDIGO TIPO EMBALAJE COLOR DIAM. PRINCIPAL DIAM. DERIVACIÓN SUMA DE LOS DIAM.
MIN. MAX. MIN. MAX. MIN. MAX.
CONECTORES SIMÉTRICOS CRC001 I GRIS 3,17 8,12 3,17 7,42 11,19 14,01
CRC002 II VERDE 3,17 8,12 3,17 5,21 9,51 11,18
CRC003 III ROJO 2,54 6,55 1,27 4,65 7,68 9,50
CRC004 IV AZUL 2,54 6,55 1,27 4,65 6,21 7,67
CRC005 V AMARILLO 2,54 4,93 1,27 4,65 4,70 6,20
CRC006 VI BLANCA/AZUL 8,01 10,61 6,64 9,36 16,79 18,72
CRC007 VII BLANCA/ROJO 4,66 10,11 4,66 8,30 14,02 16,78
CRC008 VIII VERDE/BLANCA 8,01 10,11 8,01 10,11 18,10 20,22
CRC009 M III AMARILLO/VERDE/AZUL 2,54 6,55 1,27 4,65 4,70 9,50
CRC010 II B VERDE 3,17 8,12 3,17 5,21 9,00 11,18
CONDUCTORES ASSIMÉTRICOS CRC021 A VIOLETA 5,60 9,36 1,74 5,10 9,10 10,95
CRC022 B NARANJA 6,20 9,36 1,74 5,10 10,95 13,11
CRC023 C MARRÓM 8,20 12,74 1,74 5,10 13,11 14,75
CRC024 D BLANCA 9,50 12,74 1,74 5,10 14,75 17,00
CRC025 F VERDE/AZUL 5,60 8,33 1,74 5,10 7,20 9,10
CRC026 G VIOLETA/AZUL 5,60 8,33 1,36 1,73 7,20 9,10
CRC027 H NARANJA/AZUL 5,60 9,36 1,36 1,73 9,10 10,95
CRC028 J MARRÓM/AZUL 9,34 11,10 1,74 5,10 10,95 13,11
CRC029 K BLANCA/AZUL 9,34 11,10 1,36 1,73 10,95 13,11
CRC030 L GRIS/AZUL 12,30 14,60 2,25 5,10 14,63 19,45



  CONDUCTOR PRINCIPAL
TABLA DE SELECCIÓN (AWG X AWG)
SÓLIDO CABLE/CU/CA CABLE ACSR
    10 8 6 4 2 10 8 6 4 2 1/0 2/0 3/0 8 6 4 2 1/0 2/0 3/0
CABLE ACSR 8     III II II/A     II II/A I/B C C D III III II/A I/B C D D/L
6       II I/B       II/A I/B VII/C D D   II I/B I/B VII/D D L
4         I         I VII         I VII VII
2                     VI VI         VII VI
1/0                                   VIII
CABLE/CU/CA 12 V V IV IV F V V IV     B/J J C   IV F A J C D
10   IV IV III A V IV IV     B/J C D   III A B J C D
8     III III II/A   IV III     B/J C D   III II/A I/B C D D/L
6       II I/B           VII/C D D   II B I/B VII/D D L
4         I           VII         I I VII
2                     VI VI         VII VII
1/0                     VI             VIII
SÓLIDO 14   V V IV G   V IV IV/G G K K   V IV G H K
12   V V IV F   V IV III/F A B/J J C V IV F A J
10 V V IV III F V IV IV III/F A B/J J C IV IV F A J
8   IV IV III II/A V III III III/A II/A B/J C D IV III II/A I/B C
6     III III II/A     III II/A I/B C C D   III II/A I/B C
4       II I       II I VII         I I VII
2         I         I VII VI         VII VII



  CONDUCTOR PRINCIPAL
TABLA DE SELECCIÓN (AWG X mm²)
SÓLIDO CABLE/CU/CA CABLE ACSR
    10 8 6 4 2 10 8 6 4 2 1/0 2/0 3/0 8 6 4 2 1/0 2/0 3/0
CABLE/CU/CA 1,5   V V IV G   V V IV/G G H K   V IV G H K
2,5   V V IV F   V IV III/F A B/J J C V IV F A J C D
4   V IV III F   IV IV III/F A B/J J C IV IV F A J C D
6   IV IV III A   IV III III/F A B/J C D IV III A B C C D
10     III III II/A     III II/A I/B C C D   III II/A I/B C D D/L
16       II I       II I VII         I I VII
25         I       I I VII           VII VII
35                   VII VI VII         VII VI
50                   VII VI           VI VIII
SÓLIDO 1,5     V IV G   V V IV/G G H K     IV G H K
2,5   V V IV F   V IV IV/F A B/J J C   IV F A J   C
4 V V IV IV F   V IV III/F A B/J J C   IV F A J C D
6   V IV III A   IV IV III/F A B/J C C   III F A J C D
10     IV III II/A   IV III III/A II/A B/J C D   III II/A I/B C D D
16       II II/B     III II/A I/B C D D   III II/A I/B C D L
25         I       I I VII         I I VII
35                   VII VII VI         VII VI



  CONDUCTOR PRINCIPAL
TABLA DE SELECCIÓN (mm² x AWG)
SÓLIDO CABLE CU/CA
    6 10 16 25 35 50 4 6 10 16 25 35 50 70 95
CABLE ACSR 8     III II/A II/A I/B     III III II/A I/B B C D
6       II/A I/B I/B       II I/B I/B VII/C D
4         I VII         I I VII
2                         VI VI
CABLE CU/CA 10   IV IV III/F A A/B   V IV III A A B C D
8       III/A II/A I/B     III III II/A I/B B C D
6       II/A I/B I/B       II II/B I/B C D D
4         I I         I I VII
2                         VII VI
SÓLIDO 12 V V IV III/F A A   V V IV F A B J C
10 V V IV III/F A A V V IV IV F A B J D
8     III III/F II/A       IV III II/A II/A B C D
6     III II/A II/A         III II/A I/B B D D
4       II I           I I VII
2         I             VII VII VI
1/0                         VI VI



  CONDUCTOR PRINCIPAL
TABLA DE SELECCIÓN (mm² x mm²)
SÓLIDO CABLE CU/CA
    6 10 16 25 35 50 4 6 10 16 25 35 50 70 95
CABLE/CU/CA 1,5   V V IV G H     V IV III/G G H K
2,5 V V IV IV/F F A   V V IV III/F A B J C
4 V V IV III/F A A V V IV IV F A B J D
6   IV IV III/F A B   IV IV III A A B C D
10     III II/A II/A I/B     III III II/A I/B B C D
16       II I I       II I I VII   L
25         I VII         I I VII
35           VII           VII VII VI
50                         VI
SÓLIDO 1,5   V V IV G H     V IV G G H K
2,5   V V IV/F F A   V V IV F A A J C
4 V V IV III/F F A V V IV IV F A B J D
6 V IV IV III/F A A   V IV III F A B J D
10   IV III III/A II/A I/B     IV III II/A II/B B C D
16     III II/A II/B I/B       II II/A I/B C D D
25       I I I         I I VII
35       I   VII           VII VII VI
